建筑节能设计中围护材料性能的影响浅析 ——以昆明某宿舍楼项目为例

 二维码 745
发表时间:2019-01-30 09:25作者:杨亚超 贾崇俊来源:云南省城乡规划设计研究院网址:http://www.yncityplan.com

作者:杨亚超 贾崇俊


建筑节能设计是建筑设计的重要内容之一,它是从分析建筑所在地区的气候条件出发,将建筑设计与建筑微气候、建筑技术和能源的有效利用相结合的一种建筑设计方法。

随着技术的发展和政府主管部门的重视,节能设计在建筑设计及施工图审查中的地位日益突显,设计单位面临着越来越高的设计要求。结合我院设计及审查工作中的实践经验,针对建筑节能中的与建筑设计相关的主要影响因素,特别是建筑围护材料的构造作以下简要分析。

本次分析选取常见的建筑形式,建立分析基准模型作为比较基础,以不同分析模型的节能模拟计算结果与基准模型进行直观比对,从而得出简单明确的比较结果,供工程设计人员参考。

基准模型

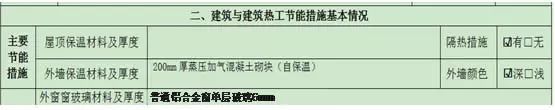

基准模型选取昆明地区常见的五层内廊室宿舍楼建模,为便于比较,基准模型计算屋面、墙面、门窗等均不考虑设置任何保温隔热构造措施,相关信息如下:



二.屋面保温

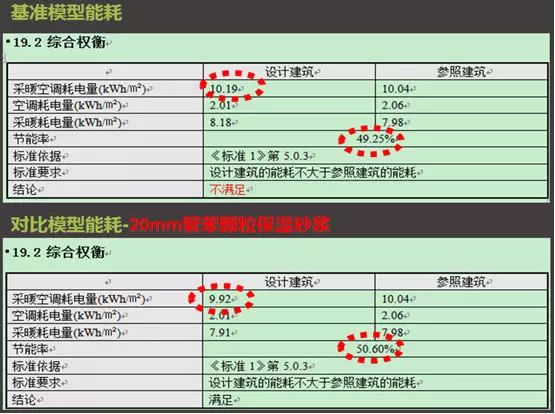

三.墙面保温

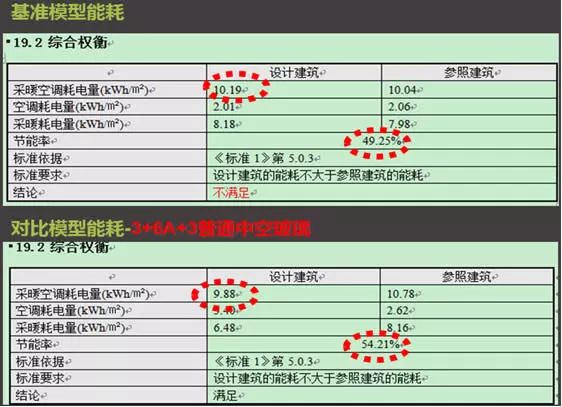

四.门窗材料



通过上述图表比对,可以看出就基准模型节能计算而言, 屋面保温措施的增设对于模型计算结果影响较大;中空玻璃的选用对于模型计算结果影响适中;外墙保温措施的增设对于模型计算结果影响较小。

五.云南省常见气候分区的应用

云南由于特殊的地理位置和地形特征,气候兼具低纬气候、季风气候、山原气候的特点,气候的区域差异和垂直变化十分明显,气候类型丰富多样。上述对比是以昆明地区,即温和地区(中区)的节能指标进行的简要分析。在日常设计工作中,在云南省范围内我们还会经常接触到等其他气候分区,我们选取了比较典型的夏热冬暖地区(版纳、普洱、文山等部分地区)和寒冷地区(香格里拉、德钦等地区)与温和中区(昆明、楚雄、大理等部分地区)再进行对比。



六.需要注意的问题

1、本次模拟计算所用软件为绿建斯维尔节能设计软件(BECS2018)。

2、本次分析采用的是权衡计算的方法。权衡计算的目的是对围护结构的整体热工性能进行判断,是一种性能化评价方法,判断的依据是在相同的外部环境、相同的室内参数设定、相同的供暖空调系统的条件下,参照建筑和设计建筑的供暖、空调的总能耗。用动态方法计算建筑的供暖和空调能耗是一个非常复杂的过程,很多细节都会影响能耗的计算结果。需要指出的是,进行权衡判断时,计算出的是某种“标准”工况下的能耗,不是实际的供暖和空调能耗。

3、本分析仅针对特定建筑和气候分区及常见的材料构造类型的探讨,尽量以直观对比的形式,探析同等基础上不同节能措施的差别,仅为较简单的数据比对,但对比结果不代表通用性结论,仅供大家在设计实践中参考,在未来工程中应灵活应用。

建筑节能中除了围护结构构造以外,对于节能性能的影响因素还有很多,如体型系数、建筑朝向、建筑体形、窗墙比、冷热桥、遮阳措施、外观颜色深浅、门窗框料等等……本次分析结合日常工程实际,提取一个常见的基准模型做局部的比对,力求抛砖引玉,引发大家的重视和思考。将工程实践的建筑技术与建筑设计相结合,寻求更为合理优化的设计方法和手段,需要设计人员仔细研究分析。
